Das Stage 1 System arbeitet grundsätzlich mit jeder 4-Kanal Endstufe mit eingebauter Aktivweiche (Hochpass für Frontsystem, Tiefpass für Subbwoofer) mit mindestens. 4 x 50 W RMS an 4 Ohm. Mehr Leistung schadet nicht, zwei Stück 2-Kanal Endstufen gehen genauso. Hier kann also gerne auf einen eventuell vorhandenen Restbestand (an Markengeräten) zurückgegriffen werden.
Die hier nähere beschriebene MTX TX480D Endstufe ist sehr kompakt und passt ideal in den mittlereich Bereich unter der Hutablage. Sie kann mit kleinen Abstandshaltern direkt an das Blech geschraubt werden. Abstandshalter, weil die MTX auf der Unterseite mehrere Lüftungsöffnungen besitzt.  In 2-türigen E30 kann die Endstufe auch hinter die rechte Seitenverkleidung im Innenraum montiert werden. Eine stabile Holzplatte kann einem ausreichenden Abstand zur Seitenwand befestigt werden und mehrere Endstufen aufnehmen. Eine andere Befestigungslösung an dieser Position siehe hier.

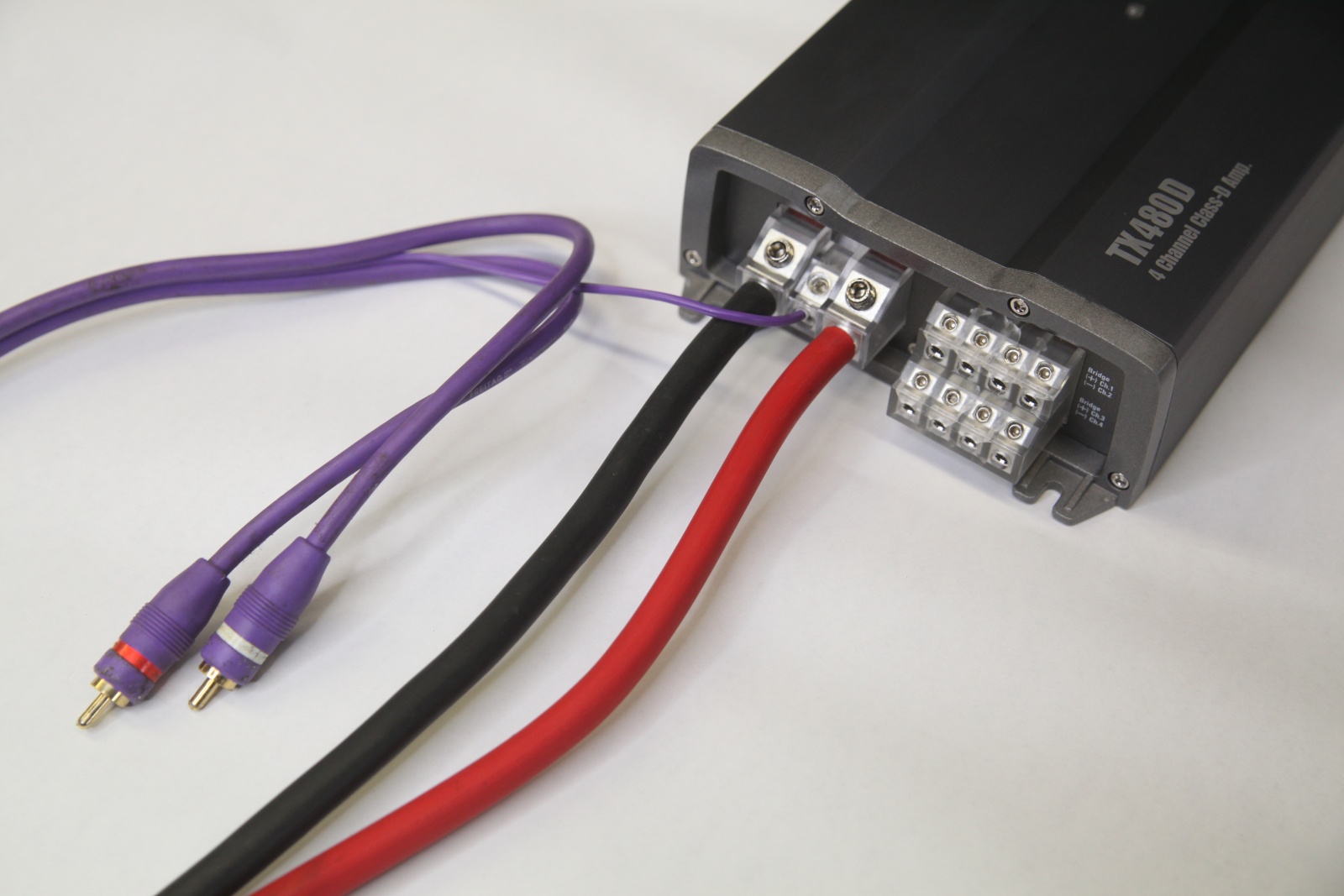

Die Endstufe benötigt dicke 12V Minus und Plus Leitungen die auf kurzem Wege zur Batterie gehen. Die Anschlußterminals der MTX TX480D können 30qmm Kabelquerschnitte aufnehmen, 16-20qmm reichen für unserer Kabellängen und Leistungen aus.  Am mittleren kleinen Anschluß wird die Remotesteuerung angeschlossen, die vom Radio kommt. Liegen hier 12V Plus an, geht die Endstufe an. Diese Leitung war früher oft in den Cinchleitungen mit integriert. Bei aktuellen Chinchkabeln wird die Remotesteuerung wegen Störgeräuschübertragung oft weggelassen. Dann muss ein beliebiges (dünnes) Kabel bis zum Radio gezogen werden. Am Radio wird die Remotesteuerung meist an ein blaues Kabel mit dem Aufdruck "Antenne" geklemmt, weil es eben auch eine elektrische Antenne ansteuern könnte.
Die Kanäle 1 und 2 werden für das Frontsystem genutzt. Entsprechend ist für Kanal 1 und 2 an der Aktivweiche die Schaltereinstellung "HP" für Hochpass einzustellen. Das Frontsystem wird mittels 1,5qmm Lautsprecherkabel angebunden. Ziel der Leitungen von der Endstufe ist zunächst die Frequenzweiche des Frontsystems. Die Kabellängen betragen circa 2 x 5m.  Die Kanäle 3 und 4 werden für den Bassbereich, also für die Subwoofer genutzt. Diese Kanäle werden mit der Schaltereinstellung "LP" für Lowpass (Tiefpass) betrieben. Die Basschassis sind in Stage 1 verkehrt herum montiert, daher müssen sie verpolt angeschlossen werden. Im Foto wird diese Verpolung an der Endstufe am Kanal 4 demonstriert. Die rote Lautsprecherleitung wird also für Kanal 3 und 4 an den Minusanschluss der Endstufe verbunden.
Im Idealfall hat euer Radio 4 Chichausgängen, also 2 für vorn und 2 für hinten. Dann sollte ein circa 5m langes 4-kanaliges Chinchkabel vom Radio Richtung Mittelkonsole, unter den Beifahrersitzt entlang des rechten Schwellers bis zur Endstufe gezogen werden.  Besitzt das Radio nur 2 Chinchausgänge müssen wie im Foto zwei zusätzliche Chinch T-Stücke quasi eine Verteilung auf alle 4 Kanäle sicherstellen.
Für einen erste Probelauf können die Pegel aller 4 Kanäle auf 10 Uhr gestellt werden. Bei 12Uhr war bei meinem Becker Radio eine übertrieben dynamische Abstimmung vorhanden, geringe Änderungen am Lautstärkeregler des Radio bewirkten zu schnell hohe Lautstärken. Je nachdem wie sich Euer Radio verhält, müsst ihr hier eine sinnvolle Einstellung finden, die bei 3/4 der Radiolautstärke eine Vollaussteuerung der Anlage bewirkt. Damit bleiben noch Reserven für zu leise Handysignale über Line In oder ähnliche Quellen. Sind die Mitnutzer des Fahrzeugs eher Krawallbrüder kann man natürlich die Endstufenpegelregler auch auf 8-9 Uhr drehen und begrenzt somit den maximalen Pegel und verhindert die Zerstörung der Lautsprecher durch Übersteuerung.

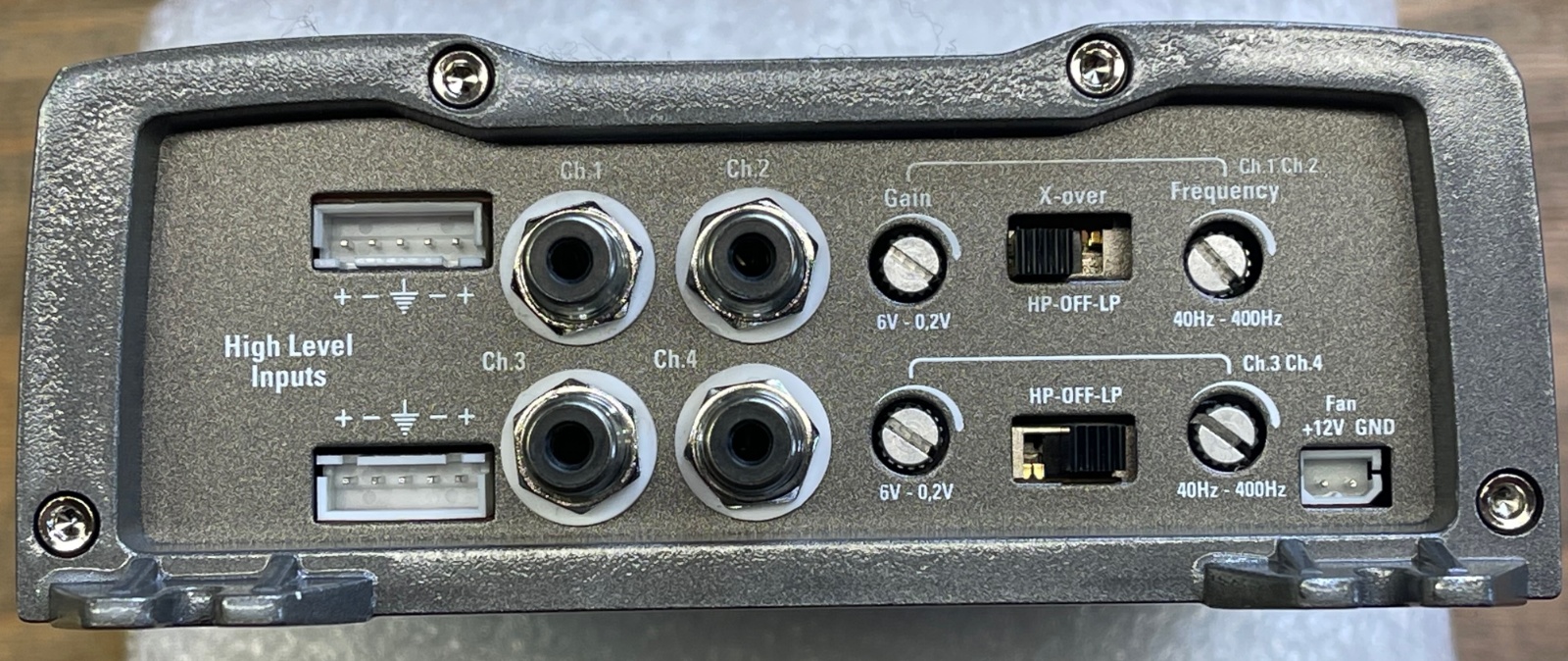

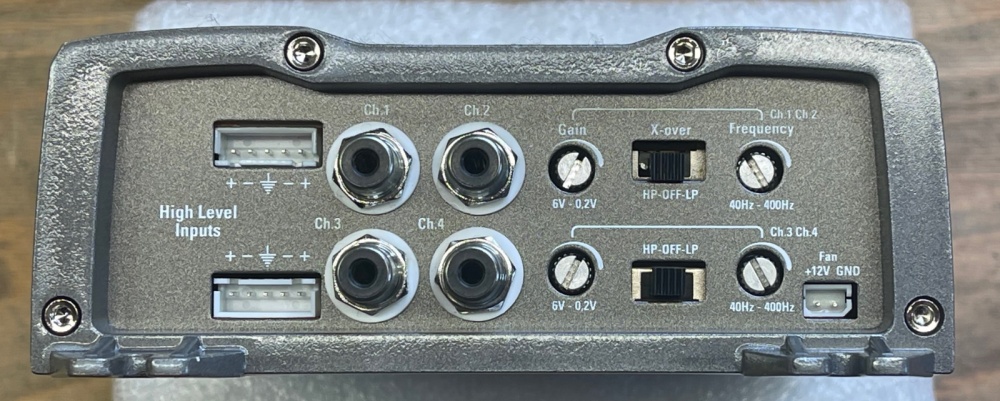

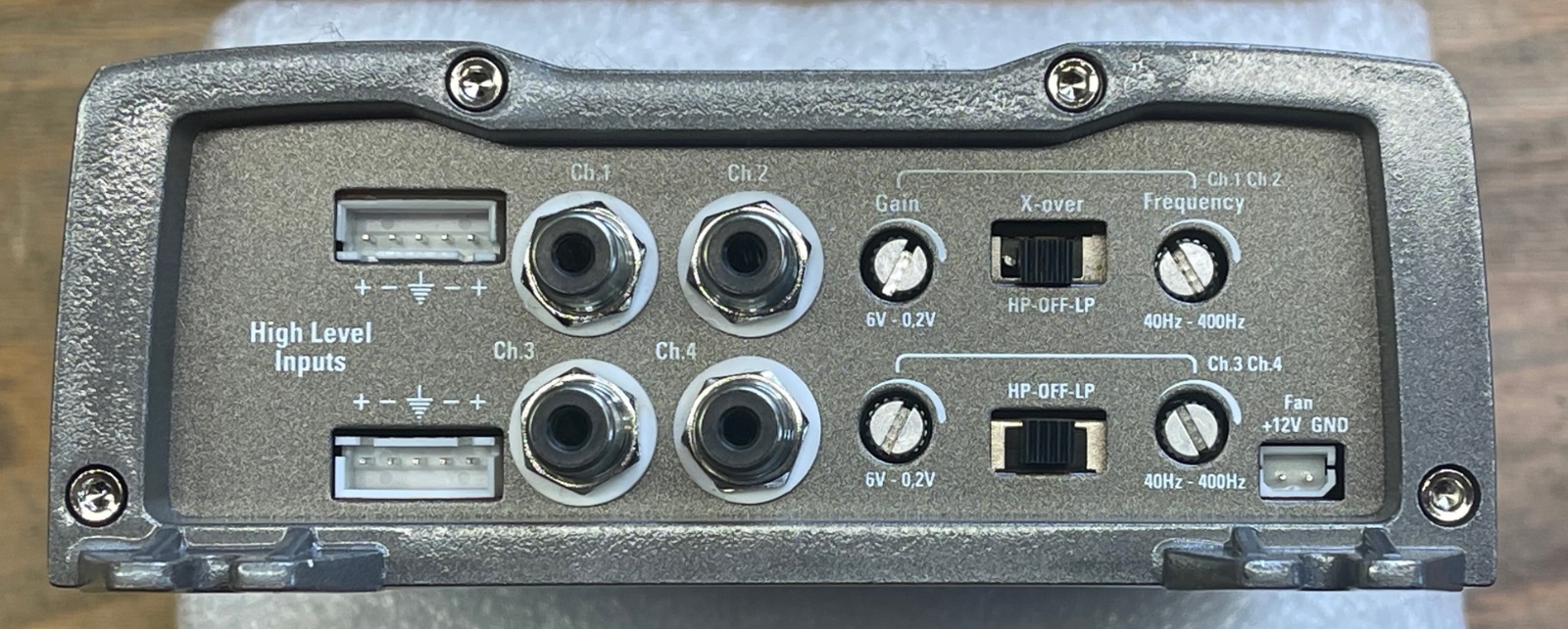

Die nötigen Schaltereinstellungen haben wir ja bereits durch den Anschluss des Frontsystems an Kanal 1/2 und der Subwoofer an Kanal 3/4 festgelegt: Kanal 1 und 2 steht auf "HP". Kanal 3 und 4 steht auf "LP". Die Frequenz Regler Filter sollten in der Grundeinstellung für erste Tests auf circa 10 Uhr stehen. In meinem Setup habe ich das Frontsystem also Kanal 1 und 2 etwas höher gedreht, also ca. 10.30 Uhr. Somit müssen sich die Frontsysteme nicht mit echtem Bass abmühen, den sie aufgrund ihrer Membranfläche und des nicht vorhandenen Einbauvolumens eh nur bei geringen Pegeln schaffen würden. Hier kann man natürlich je nach Hörgeschmack in geringen Maße hin und her spielen. Unter 10 Uhr bekommen die Frontsysteme zu viel Bass und sind bei hohen Pegeln überfordert. Über 11 Uhr kommt zu wenig Oberbass von vorn und es entsteht eine kleine Wiedergabelücke im Frequenzgang.  Das Bild hier oberhalb zeigt die TX480D wie sie ab Werk von MTX ausgeliefert wird. Im Bild unterhalb sieht man die Einstellung für das E30 Stage 1 System. Drei Regler stehen auf 10 Uhr, oben rechts einer auf 10.30 Uhr. Die Schaltereinstellungen sind für Kanal 1/2 auf HP und Kanal 3/4 auf LP.  Für den Bassbereich, also Kanäle 3 und 4 habe ich die Frequenzeinstellung auf 10 Uhr am angenehmsten empfunden. Damit ergibt sich ein sattes Tiefbassfundament, der Bass hinten ist kaum zu orten und fügt sich nahtlos an das Frontsystem an. Wird hier auf 11-12 Uhr erhöht entsteht ein überhöhter Oberbass und die Chassis hinter Rückbank sind gut herauszuhören, was ja nicht erwünscht ist. Dreht man hier unter 10 Uhr unterstützen die 6x9 Zöller nur noch im Tiefstbassbereich und sind damit zu leise. Mit gut geschultem Ohr oder Messequipment kann hier im Detail noch ein wenig feinjustiert werden, aber richtig große Sprünge sind hier nicht zu erwarten.
An der Endstufe gibt es rechts unten neben der Aktivweiche noch einen 2-poligen Anschluß für einen kleinen 5W Lüfter. Dies ist bei verdecktem Einbau eventuell hilfreich. Die Highlevel Inputs links kommen zum Einsatz, wenn Euer Radio keine Chinchausgänge besitzt und ihr somit direkt die Werkslautsprecher- leitungen anzapfen wollt. Klanglich eher eine Notlösung, aber machbar
Wie weiter oben beschrieben können alle 4-Kanal Endstufen mit einer Aktivweiche (Hochpass+Tiefpass) mit ca. 80-100Hz Trennfrequenz eingesetzt werden. Nicht geeignet sind Endstufen die keine Aktivweiche haben oder nur einen Hochpass ohne Tiefpass und umgekehrt. Weiterhin nicht geeignet sind Endstufen die die Trennfrequenzen nicht im Bereich um die 80-100 Hz haben, sondern bei 400Hz-2kHz. (Leider damit auch die Kicker KEY 180.4 DSP Endstufe) 2-Kanal Endstufen sind natürlich ebenfalls nutzbar, sofern zwei Stück vorhanden sind. Generell ändert eine andere Endstufe an dem Klangerlebnis der Stage 1 Anlage kaum etwas. Somit kann gern Euer Gebrauchtteilelager genutzt werden. Im Zweifel könnt Ihr mich anschreiben und ich gebe meine Meinung zu Euren Endstufenideen ab.
