DME 5.2 M73 - Elektrische
Anschaltung Motorstecker IV (X25)
|
|
Der Motorstecker IV (X25)
ist ein 18 poliger weisser kleiner Stecker und realisiert in erster
Linie EML Funktionen..
Für den E30 Umbau relevant sind in erster Linie das
Drehzahlsignal, sowie die EWS Datenleitung.
|
Belegung M73 Motorstecker IV -
X25 (weiss eckig 18 polig)
Pin
|
Farbe
|
Funktion
E38
|
Hinweise
|
E30
Anschluss
|
1-9
|
|
Leitung zum Pedalwertgeber
|
|
PWG
|
| 10 |
blge
|
Bremslichtschalter
|
|
PWG
|
11
|
blvi
|
Bremslichtschalter
|
|
PWG
|
12
|
gesw
|
Datenleitung
MFL
|
|
|
13
|
brgn
|
Sekundärluftpumpe
|
|
|
14
|
blgn
|
Tempomatsignal
|
|
|
15
|
blgr
|
Signal
Bereitschaftsanzeige (Tempomat)
|
|
|
16
|
grgn
|
Signal
Warnleuchte
|
|
|
18
|
ws
|
Einspritzsignal
|
|
|

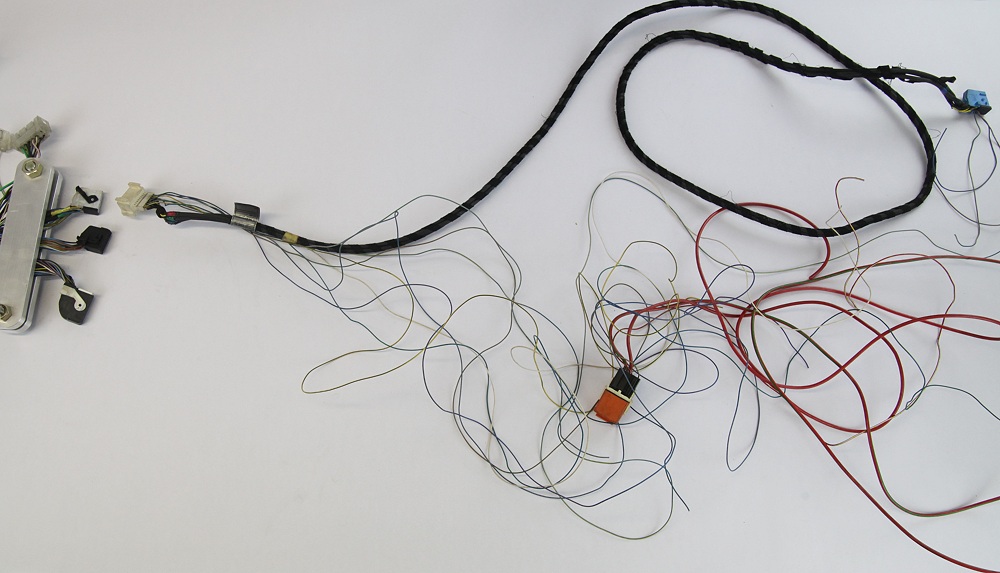

Der Pedalwertgeber wird über die Pins
1 bis 9 mit der EML verbunden. Am besten wird der komplette
Kabelbaum zwischen X25 und PWG aus dem E38 herausgeschnitten.

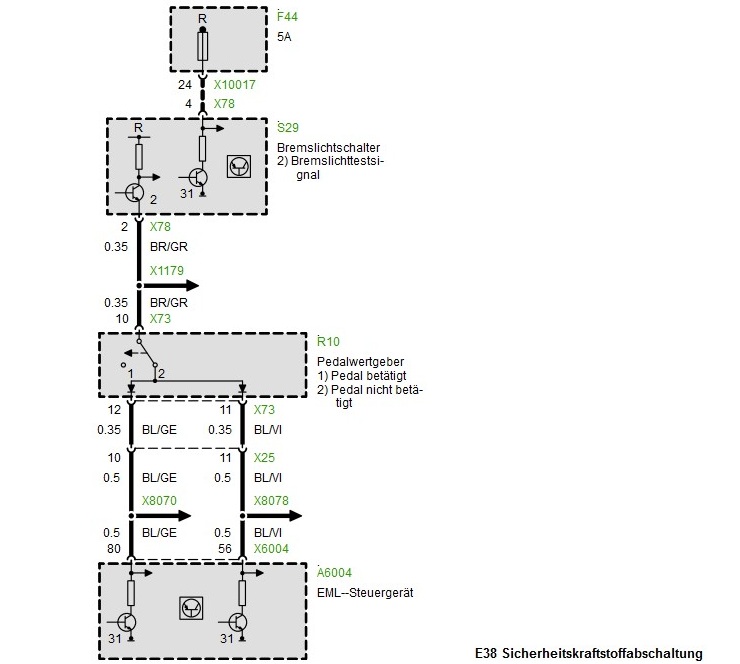

Pin 10 und 11 sind
weitere Leitungen, die zum Pedalwertgeber führen. Aus dem
Pedalwertgeber führt ein
BRGR Kabel heraus und ist dem Bremslichtschalter Pin 2 verbunden.
