ZV Fernbedienung in BMW Look
|
Wegen eines Defekts an einer nachgerüsteten WAECO ZV Lösung
stöberte ich ein wenig bei Ebay und fand eine optisch nett
gemachte ZV Fernbedienung mit Schlüssel in der Optik der
neueren BMW ab ca. Bj. 2000. Die Nachrüstung ist bei
vorhandener originalen E30 ZV ein Kinderspiel, wie Ihr im folgendes
sehen werdet.
Ab Werk wurde der E30 mit 4 Schlüsseln ausgeliefert. Bei den
wenigsten dürften sie noch alle unversehrt erhalten sein, in
meinem Fuhrpark kann jedenfalls kein E30 mehr alle 4 Schlüssel in
Originalausführung vorweisen.

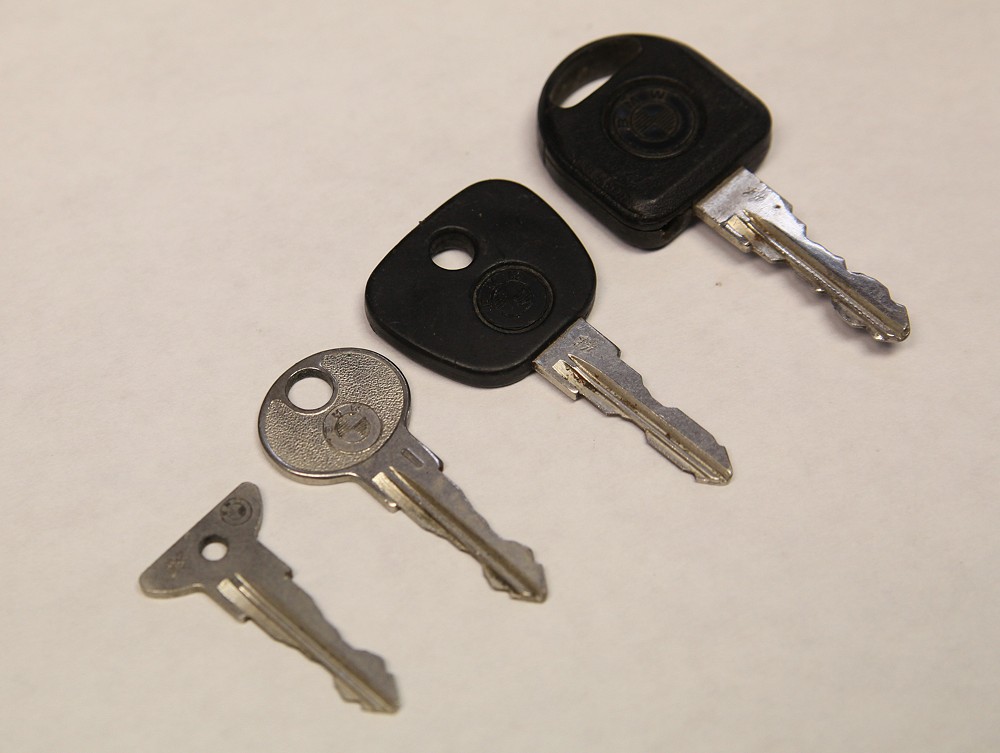

Die Abbildung zeigt von oben nach unten:
- Hauptschlüssel (mit Leuchte bei ZV ab Werk)
- Zweitschlüssel
- Werkstattschlüssel (passt nicht im Kofferraum und
Handschuhfach)
- Reserveschlüssel

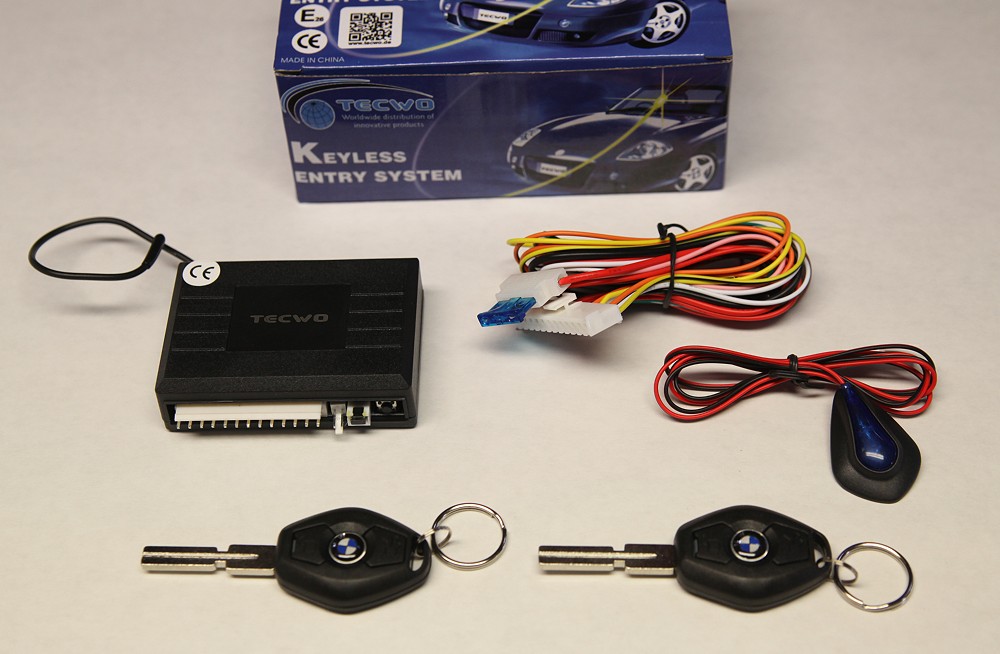

Die nachfolgende ZV Fernbedienung von TECWO gibt es für schmale 25
EUR bei Ebay und sicher auch anderen Plattformen. Die Abbildungen in
der Auktion sind etwas widersprüchlich, aber keine Sorge bei
Lieferung ist in der Mitte ein BMW Symbol eingeklebt.
Die von einem Erstklässler übersetzte Einbauanleitung
läßt einige Fragen offen. Aber der grundsätzliche
Anschluß ist kein Problem. Man kann an das TECWO Steuergerät
noch eine "tolle" blaue LED, die Blinker, den Kofferraum und eine
Alarmanlage anschliessen.

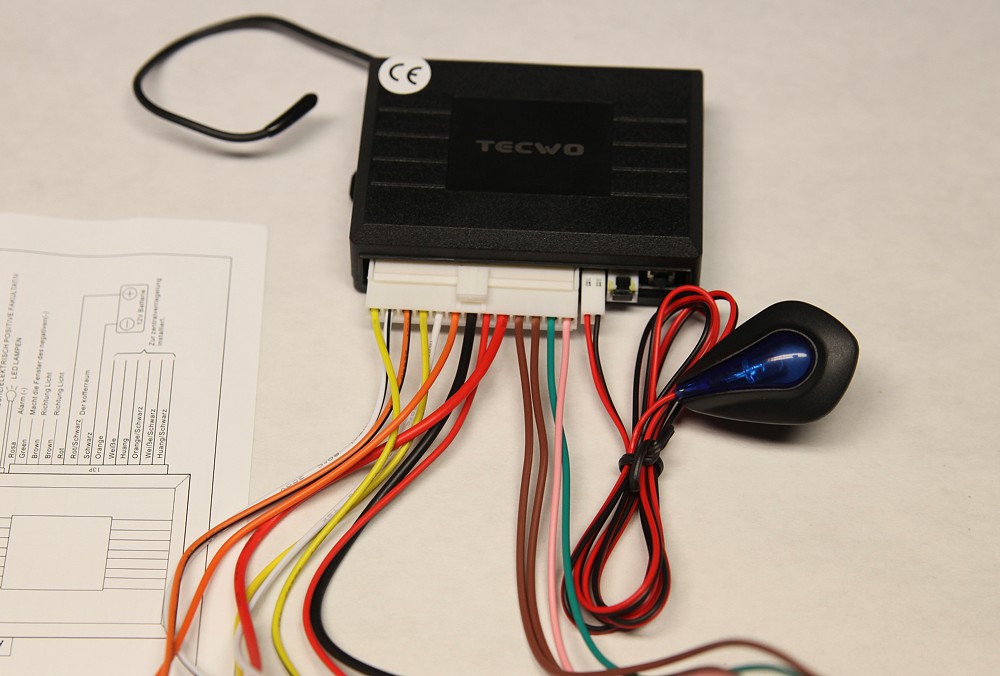

Wesentlich sind aber nur 6 Kabel. Die restlichen aus meiner Sicht
überflüssigen Kabel können sehr einfach mit einem
kleinen Schraubenzieher ausgepinnt und entfernt werden.
Belegung des TECWO Steuergerätes:
- rot: Dauerplus
- schwarz: Masse
- gelb und gelbschwarz: bei originaler E30 ZV auf Masse zu
legen, also mit schwarz verbinden.
- weiss: Öffnen-Impuls Richtung ZV
- weissschwarz: Schliessen-Impuls Richtung ZV
Die Impulse in Richtung der E30 ZV können an verschiedene Pins des
ZV Steuergerätes angelegt werden. Also nicht wundern, wenn in
verschiedenen Anleitungen immer mal verschiedene Pins. Hier zur

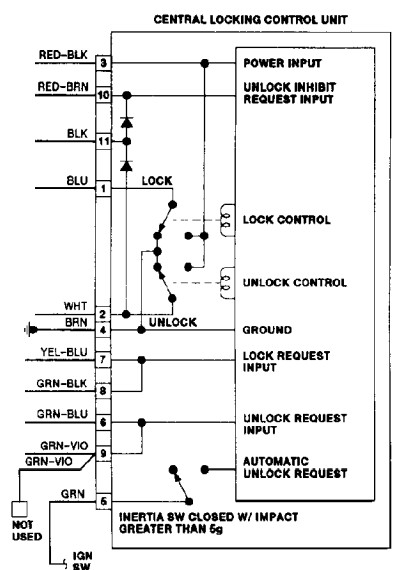

Errinnerung ein Auschnitt mit E30 ZV Steuergerät aus dem
Schaltplan.
 |
Für den
Öffnen-Impuls und somit das weisse
Kabel des TECWO Steuergerätes kann Pin 9 (grünviolett) empfohlen werden.
Für den Schliessen-Impuls und somit das weissschwarze Kabel des TECWO
Steuergerätes kann Pin 7 (gelbblau) oder Pin 8 (grünschwarz) genutzt werden.
Das originale E30 ZV Steuergerät befindet sich noch unterhalb des
seitlichen 13cm Lautsprechers im Fahrerfußraum.
Für die Stromversorgung des TECWO Steuergerätes wäre Pin
3(+) und 4(-) am E30 ZV Steuergerät denkbar. Oder man sucht sich
am späteren Montageort des TECWO Steuergeräte ein Dauerplus.
Wir haben das TECWO Steuergerät oberhalb vom ABS Steuergerät
montiert und fanden Dauerplus und Masse am Gong des BCs.
Optionale Spielerei: am TECWO gibt es noch ein schwarzrotes Kabel,
welches bei Druck auf die Kofferraumtaste am Schlüssel für
einige Sekunden ein Plusimpuls abgibt. Könnte man auf die Idee
kommen mit einem Zeitrelais, zum Beispiel die Nebelscheinwerfer 30
Sekunden lang leuchten zu lassen.
|

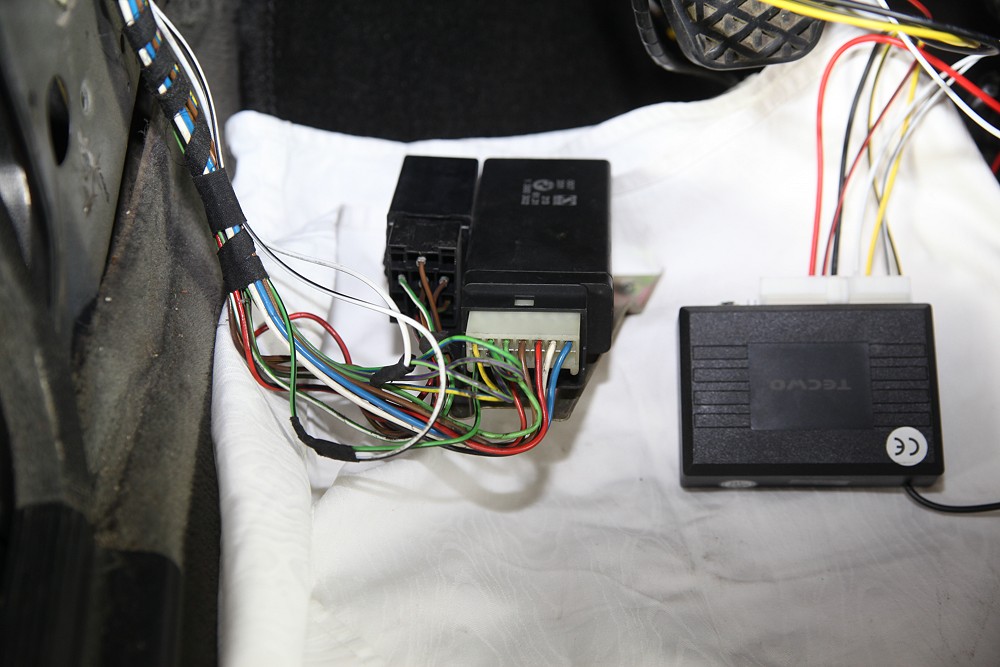

Das Foto oberhalb zeigt das E30 ZV Steuergerät mit angeschlossenem
weiss und weissschwarzem Kabel Richtung TECWO.
Im TECWO Set sind zwei für E30 ungeeignete Rohlinge enthalten,
welche aber als Vorlage für die Nacharbeit an einem E30
Schlüssel reichen.

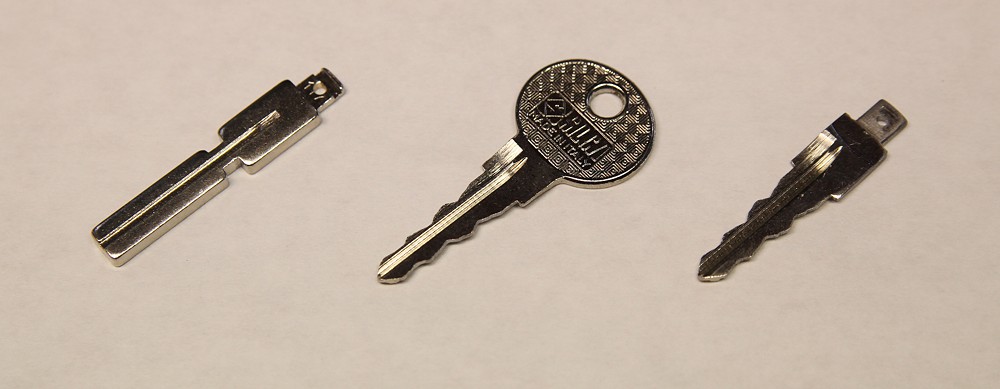

Im Bild links der ungeeignete TECWO Rohling für neuere BMW
Modelle. Mittig ein typischer Nachschlüssel für den E30, wie
ihn jeder Schlüsseldienst herstellen kann. Rechts der schon
fertig bearbeitete E30 Nachschlüssel. Danke an dieser Stelle an
Guido, der diese Arbeiten für mich erledigte.
Der TECWO Schlüssel muss aufgeschraubt werden und der bearbeitete
E30 Nachschlüssel eingeschoben werden.

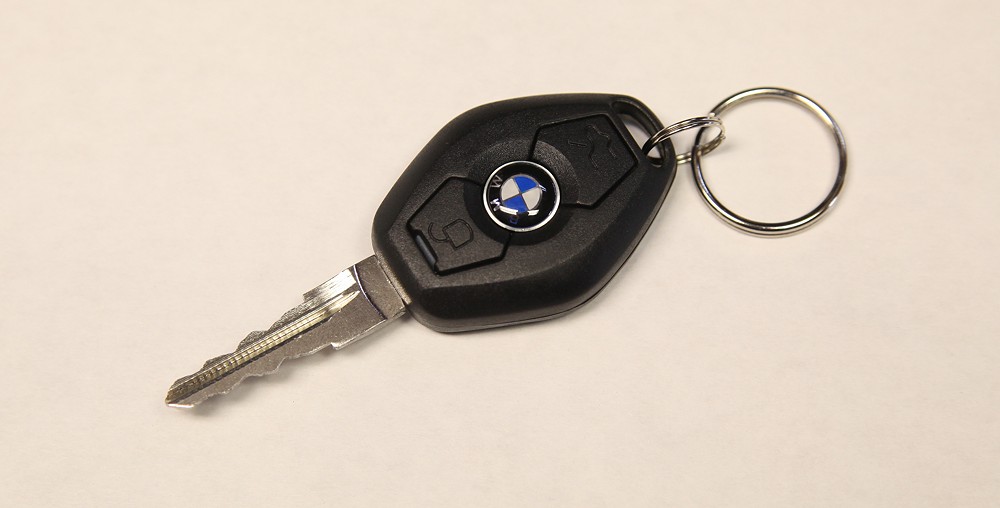

Fertig ist der E30 Schlüssel in 2000er Optik mit eingebauter ZV
Fernbedienung zur Schonung der Türschlösser.
