M42 OT Geber Steckerbelegung

Hallo!

Kann mir jemand sagen wie der OT Geber beim M40/M42 belegt ist?
Hier gibt es ein schwarzes, ein gelbes und ein schwarzes abgeschirmtes Kabel.
Diese drei teilen sich auf auch 12V, Masse und das Gebersignal. Nur welches ist welches?

Vielen Dank für die Hilfe!

antworten

705 Views

Hallo franz,

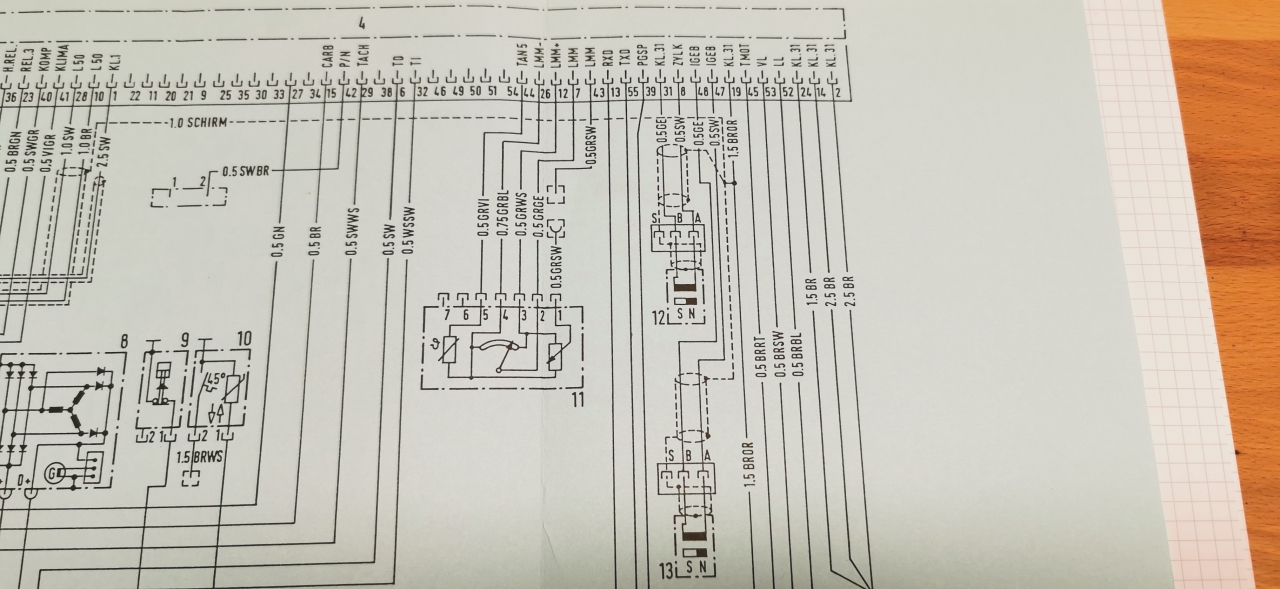

ich kann dir nur den Schaltplan vom M40 ab Juli '87 geben. Die Nummer 13 ist laut Plan der Induktive-Impuls-Geber. Was dann bei 47 & 48 des Steuergeräts anliegen soll, weiß ich leider nicht.

Vielleicht hilft dir das schon mal weiter.

[image]

Gruß,
RetroE30

--
Immer wieder was Neues

antworten

696 Views

Danke! Den Plan hab ich eh auch gefunden.

Ich würde annehmen, dass das geschirmte Kabel zum Massepunkt geht, das Gelbe das Signal weitergibt und das Schwarze 12V ist.

Der M42 kommt in einen 02, aufgebaut mit Weber Doppelvergaser und somit ohne Steuergerät. Und das OT Signal brauche ich für die Zündung, und da will ich die Zündbox nicht gleich abschießen...

antworten

667 Views

Dann ist hier für mich Schluss. Steck da nicht in der Materie, wollte dir aber den Plan zukommen lassen.

Gruß

--
Immer wieder was Neues

antworten

653 Views

Danke! Den Plan hab ich eh auch gefunden.

Ich würde annehmen, dass das geschirmte Kabel zum Massepunkt geht, das Gelbe das Signal weitergibt und das Schwarze 12V ist.

Der M42 kommt in einen 02, aufgebaut mit Weber Doppelvergaser und somit ohne Steuergerät. Und das OT Signal brauche ich für die Zündung, und da will ich die Zündbox nicht gleich abschießen...

Solange Du den Schirm richtig hast, ist alles gut.

Schwarz Pin67 der M1.7 ist Bezugsmasse und gelb Pin68 Signal.
Am Sensor ist:
1 sw
2 ge
3 Schirm

Du redest hier von Yvi's 02 denke ich mal?! ;-)

Grüßle Heiko

antworten

686 Views

Hallo Heiko,
danke für die infos!
Nein, das ist mein eigener 02er. Wenn er dann mal fertig ist werd ich ihn eh hier, bzw. im 02er Forum vorstellen :-)

antworten

643 Views

Hallo Heiko,
danke für die infos!
Nein, das ist mein eigener 02er. Wenn er dann mal fertig ist werd ich ihn eh hier, bzw. im 02er Forum vorstellen

Ah ja, im E30-Talk dokumentiert gerade noch jemand den Umbau auf M42 im E10.
Mir war so, als wenn auch der nicht ganz Serie bleiben wird... ;-)
