Nochmal MK60 ABS

s65kirchi, Freitag, 22.07.2022, 18:33 (vor 854 Tagen)

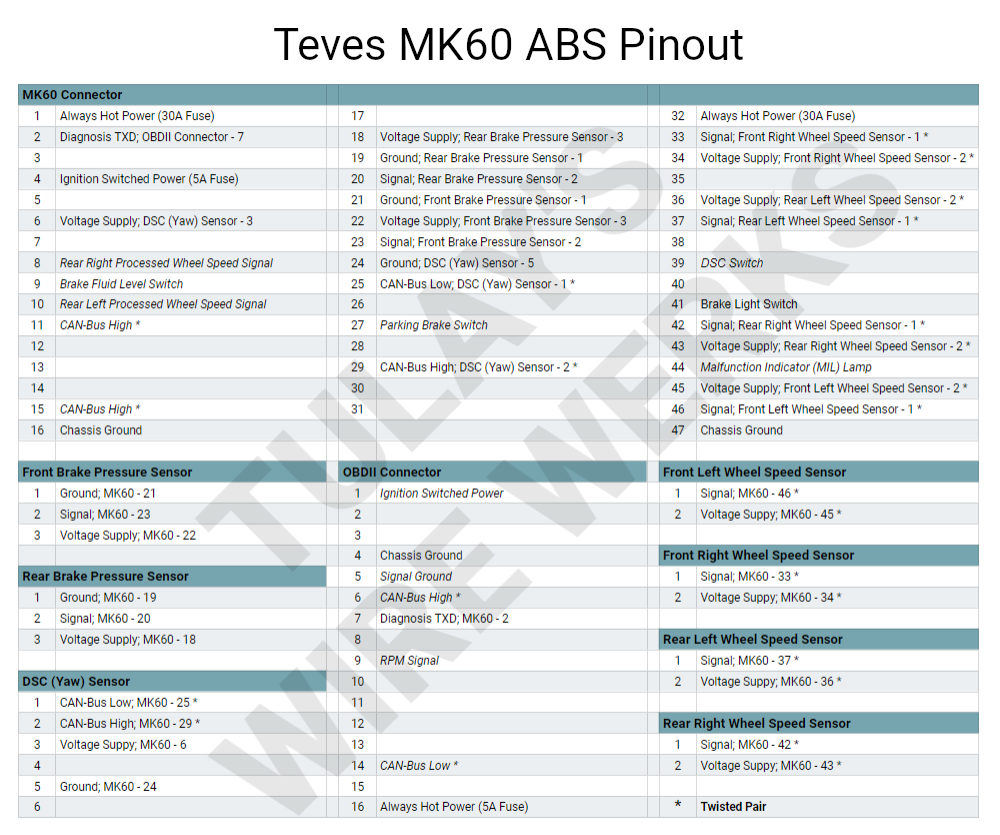

Hier mal der Belegungsplan

MK60
Pin1 Dauerplus 30A 2,5mm2 - zu Sicherungskasten
Pin2 Diagnose TXD (WS/VI) Kammverbinder/OBD-Dose
Pin4 Zündplus (GN/BL/GE)
Pin8 Raddrehzahl HR - zu MSS54 Plug4 Pin22 (WS/GN)
Pin9 Bremsflüssigkeitstand-Sensor input (Steuergerät braucht Masse, um vollen Behälter zu signalisieren) (BR/GN/GE)
Kabel (BR/SW) ist Masse für Bremsflüssigkeitsbehälter(Entfällt)
Pin11 Canbus High (GE/RT)
Pin15 Canbus Low (GE/BR)
Pin16 Masse 2,5mm2
Pin32 Dauerplus 30A 2,5mm2 - zu Sicherungskasten
Pin39 ASC Schalter (DSC) (BL/VI)
Pin41 Bremslichtschalter Pin4(BLS) (BL/RT) Kammverbinder
Pin44 zu ABS Leuchte (x17 Pin21) (GR/SW/GE)
Pin47 Masse 2,5mm2

Pin10 Raddrehzahl HL (GE/GR) frei lassen
Pin27 Handbremshebel-Signal (BL/BR/GE) abzwicken,frei lassen

E36 ASC-Schalter
Pin2 Licht
Pin4 Masse
Pin5 Plus
Pin6 zu MK60 Pin39 (BL/VI)

Lenkwinkelsensor
1 Dauerplus (5A Sicherung) (RT/SW)
2 Zündplus (5A Sicherung) (GN/BL/GE)
3 Can High (GE/RT)
4 Can Low (GE/BR)
5 Masse (BR/SW)
6 TXD (WS/VI)
